Changer un lecteur CD

Par Furrtek



Réference du bloc optique (disponible sur eBay): H8147AF

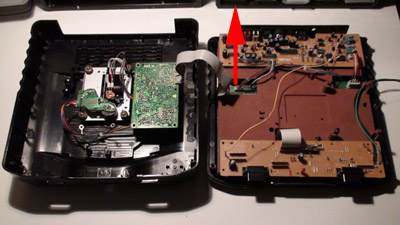

Démontez la console, retournez la partie supérieure vers la gauche en prenant soin de ne pas arracher la nappe du bloc CD.

Retirez cette nappe de la carte mère en la tirant vers le haut. Ne pas la pencher d'un côté puis de l'autre pour la retirer, la plupart ont mal vieilli et les contacts métalliques peuvent se casser.

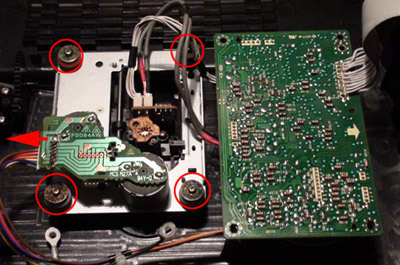

Dévissez le bloc mécanique (4 vis) de ses amortisseurs.

Retirez le connecteur du moteur (à gauche, fils colorés) en tirant dessus.

Il n'est pas nécessaire de dévisser la carte de commande.





Étape facultative mais fortement conseillée afin de protéger le bloc optique neuf: fabriquez-vous un bracelet antistatique si vous n'en avez pas déjà un.

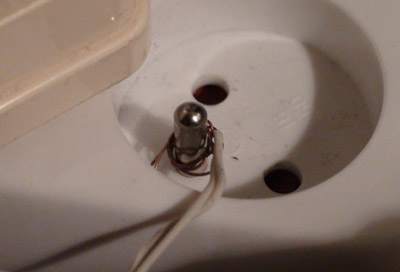

Utilisez un bout de fil conducteur comme bracelet et reliez-le à la terre via une résistance de forte valeur (100K~2Mohms).

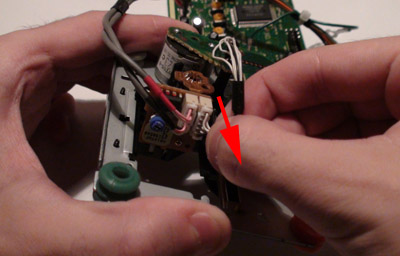

Débranchez les fils du bloc optique en les tirant tout en le maintenant ou en le gardant en butée.

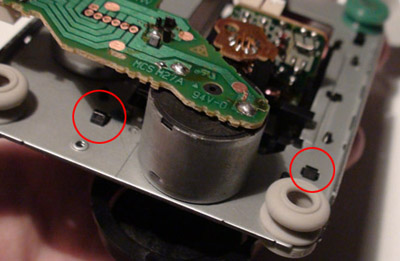

Poussez ces 3 crochets afin de libérer le cache en plastique noir qui recouvre le bloc optique (le troisème est à l'opposé sur la photo).



Débranchez les fils du bloc optique en les tirant tout en le maintenant ou en le gardant en butée.

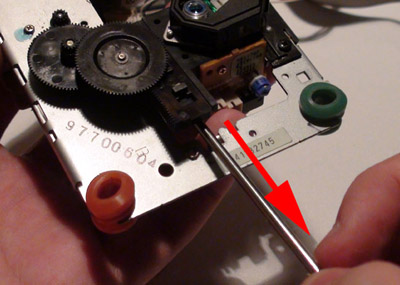

Retirez le rail en le faisant glisser vers le bas.

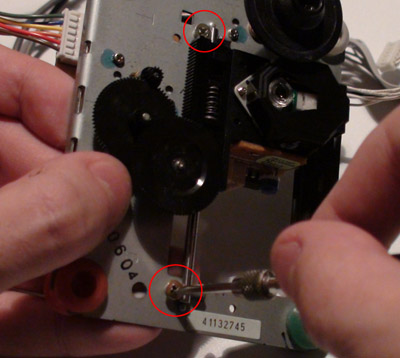

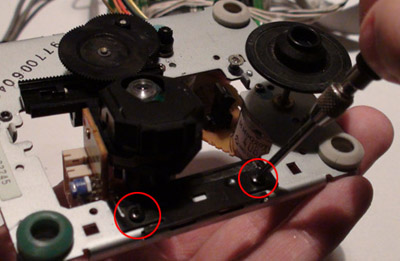

Dévissez les vis qui maintiennent le rail du bloc optique.



Les curieux peuvent démonter complètement le bloc optique.

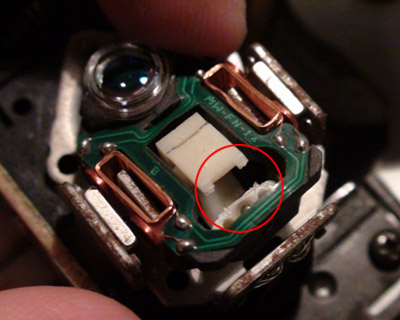

La panne est parfois franche, comme ici: le levier en plastique qui sert à monter et descendre la lentille est rompu.





Déballez le bloc optique neuf, si possible en portant le bracelet antistatique.

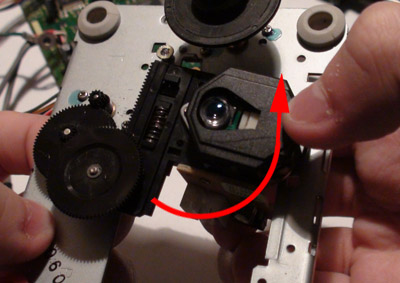

Retirez l'ancien bloc optique et le faisant pivoter (il butte un peu contre les roues dentées, il faut forcer légèremen pour le faire sortir).

Placez de façon inverse le nouveau bloc et répétez ces dernières manipulations à l'envers:

  • Revissez le guide métallique noir, 2 vis. Le bloc optique doit reposer dessus.
  • Faites glisser le rail dans les deux trous à gauche du bloc optique, revissez le. 2 vis.
  • Re-clipsez le cache en plastique noir par dessus le tout.
  • Rebranchez les deux fils sur le bloc optique (pas de risques: il y a des détrompeurs).
  • Revissez le bloc mécanique sur les amortisseurs et rebranchez le câble du moteur.











Terminé ! Si tout s'est bien passé, la console doit démarrer sans erreur.
